マリコン®とは
●ポリエチレン樹脂をベースにした相溶化剤マスターバッチです。
This is a masterbatch of compatibilizer based on polyethylene resin
●相溶化剤「マリコン®」の配合により、通常は混ざり合わない樹脂同士やフィラー との混練を可能にします。
Blending of compatibilizer “MARICOM®”allows for kneading
between normally incompatible resins or with an incompatible filler
当社保有の配合・混練技術による材料ソリューションのこ提供
Provision of material solutions based on our own blending and kneading technology
適用材料と効果 Applicable materials and effects
■複合材料 Composite material
様々な材料に効果があり、3種以上含む場合でも適用が可能です。
It is effective for various materials and it can be applied even when it contains three or more kinds.
●樹脂種： PE等ポリオレフィン、PET等ポリエステル、PAS等ポリアミド
Resin type: Polyolefin such as PE, polyester such as PET, polyamide such as PA6
●フィラ一種：木粉等セルロース、タルク等無機
Filler type: wood flour such as cellulose, inorganic such as talc
■樹脂改質 Modification of resin
PET等ポリエステル系樹脂に添加することで、以下の効果を付与できます。
The following effects can be obtained by adding to polyester resin such as PET
●耐衝撃向上による脆性改善
Improvement of brittleness by better impact strength
●溶融粘度向上による押出性の向上
Improvement of extrudability by increase of melt viscosity
配合例 Formulation example

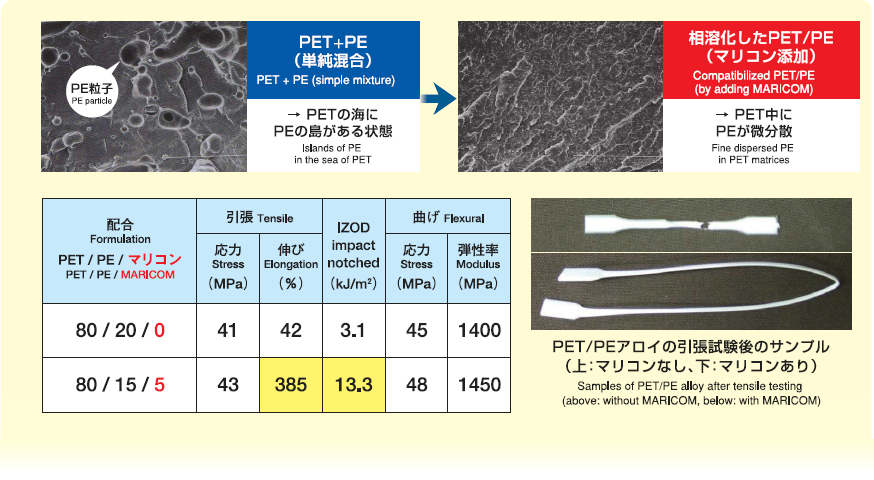

■複合樹脂（例： PET+ PE) Composite resin (e.g., PET+ PE)
→PETにPEを配合することで靱性（伸び、衝撃強度）を付与させる
By blending PE, toughness (elongation, impact strength) is imparted to PET
■改質樹脂（例： PP十木粉）Modified resin (e.g., PP + wood flour)
→疎水性のPPと親水性の木粉のなじみを良くし界面強度を向上させる
Improve interfacing between PP (hydrophobic) and wood flour (hydrophilic) and improve interface strength
マリコンアロイデータ Alloy data with MARICOM
■マリコン添加により、様々な複合材料の伸びや衝撃強度が向上します。
By adding MARICOM, elongation and impact strength of various composite materials are improved
The grade of MARICOM is J1000MB
| Ratio（%） | 引張 Tensile | IZOD impact notched （kj/㎡） |
曲げ Flexural | |||
| 応力 Stress （MPa） |
伸び Elongation （％） |
応力 Stress （Mpa） |
弾性率 Modulus （Mpa） |
|||
| PET / PE / マリコン PET / PE / MARICOM |
80 / 20 / 0 | 41 | 42 | 3.1 | 45 | 1400 |
| 80 / 15 / 5 | 43 | 385 | 13.3 | 48 | 1450 | |
| 30 / 70 / 0 | 16 | 53 | 4.7 | 14 | 420 | |
| 30 / 65 / 5 | 17 | ＞400 | ＞50 | 14 | 400 | |
| PET / PP / マリコン PET / PP / MARICOM |
70 / 30 / 0 | 41 | 47 | 3.8 | 56 | 1830 |
| 70 / 25 / 5 | 42 | 140 | 6.1 | 52 | 1780 | |
| 30 / 70 / 0 | 30 | 50 | 4.7 | 39 | 1370 | |
| 30 / 65 / 5 | 30 | 155 | 7.8 | 37 | 1300 | |
| PA6 / PP / マリコン PA6 / PP / MARICOM |
70 / 30 / 0 | 51 | 38 | 3.3 | 65 | 1870 |
| 70 / 25 / 5 | 52 | 83 | 5.4 | 64 | 1800 | |
| 30 / 70 / 0 | 36 | 48 | 5.3 | 42 | 1390 | |
| 30 / 65 / 5 | 39 | 116 | 6.9 | 40 | 1320 | |
| PBT / PE / マリコン PBT / PE / MARICOM |
70 / 30 / 0 | 39 | 47 | 3.3 | 56 | 1480 |
| 70 / 25 / 5 | 41 | 190 | 5.8 | 52 | 1490 | |
| 30 / 70 / 0 | 30 | 82 | 7.4 | 39 | 380 | |
| 30 / 65 / 5 | 30 | 330 | ＞50 | 38 | 390 | |
※上記の値は代表値であり保証値ではありません。また使用される樹脂のグレードや条件によっても異なります。
The data above are representative values and not guarantee. It also varies depending on the grade of resin and conditions to be used
用途例 Application
複合樹脂廃材リサイクルへの応用
●従来リサイクルが困難なラミフィルムなどの樹脂複合廃材にマリコンを配合することによって、 実用的な物性を持つ樹脂へとリサイクルが可能になります。
Blending of MARICOM with wasted resin composites such as laminated film, which have been traditionally difficult to be recycled, enables them to be recycled to a resin with practical physical properties
当社では、保有の配合・混練技術を活かし、樹脂の複合化、機能の付与における材料ソリューションの提供を目指しています。
複合材料の混練や相溶化、機能性付与等について、お声掛け下さい。
Our goal 1s to provide material solutions 1n the area of resin composite and the add1t1on of functionality by making use of our own blending and kneading technology Please consult us about the kneading and compatibilization of composite materials, an expansion in functionality, and so on
